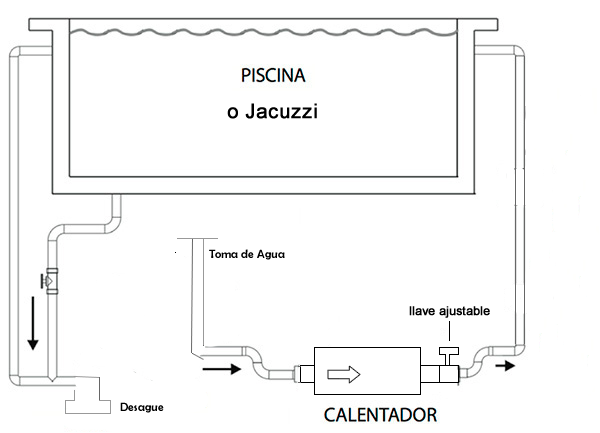

Figura 1- Calentador eléctrico Arodelx2 de 3200, 4000, 5000 watts 110 voltios a Piscinas y jacuzzis. También se recomienda utilizar o 6000, 7000 watts 220 volts cuando este disponible este rango de voltaje
Esquema de instalacion con T para aumenra el caudal equivalente a tuberia de 1 pulgada, Esquema de instalación para calentadores Arodelx2 de 4000, 5000, 6000, 7000 watts con tubo de 1/2 pulgada utilizando T de pvc la cual puede obtener en nuestra tienda virtual. La T divide el flujo y la llave agregara o disminuye caudal al calentador cuando se cierra o se gradúa. Cuando hay menor caudal por el calentador aumenta la temperatura del agua saliente, abriendo gradualmente la llave habrá caudal por el tubo de 1 pulgada reduciendo la temperatura al mezclarse los 2 caudales. La instalación del calentador debe ser hecha después de la bomba.
Figura 2
Esquema de instalacion con 2 tubos de salida. Es necesario y esencial la llave 1 debido a que si todo el flujo pasa por este tubo el calentador no se activa por ausencia de suficiente flujo, debe cerrarla e ir abriéndola gradualmente sin que se desactive el calentador. La llave 2 ajustable de flujo en la salida del calentador, sin ella el flujo es incontrolable y el efecto de calentamiento podría ser nulo o mínimo. La instalación con T distribuye fluido para el calentador el cual se activa con el fluido y la presión proveído por la bomba, el otro tubo con su llave 2 se debe graduar dejando pasar flujo sin desactivar el calentador compensando el flujo que debe pasar por la tubería o sistema original. Se recomienda utilizar Arodelx2 de 3200, 4000, 5000, 6000 o 7000 watts en piscinas y jacuzzis. Si la llave 1 esta totalmente abierta es posible que no haya presión suficiente por el tubo del calentador desactibandolo, por tanto debe graduar la llave 1 adecuadamente para que pase agua por ambos tubos de manera que active el calentador.
Figura 3
Esquema con dos calentadores con el fin de inicialmente calentar el agua que entra al jacuzzi o piscina con el calentador 1 y después mantenerla caliente haciéndola circular con la bomba calentándola con el calentador 2 . La llave de paso sirve para ajustar el caudal inicial de llenado de la tina o jacuzzy ajustando la temperatura deseada del agua, a mayor caudal pasante por el calentador la temperatura baja, a menor caudal aumenta la temperatura.
Figura 4
En esta forma de instalación puede ser utilizada un solo calentador utilizando una T; En la posición 1 toma agua de la pared cerrando el paso del agua de la bomba. En la posición 2 toma agua de la bomba cerrando el paso del agua de la pared. El calentador funcionara toda vez que circule el agua por el.
Figura 5
Instalación con 2 calentadores en paralelo. cuando requiera mucho mas calentamiento. Puede usar 110 voltios Ac, en paralelo, o conectar los terminales electricos de los calentadores en serie cuando quiera utilizar 220 voltios. En esta configuracion aumenta el caudal equivalente a la tubería de una pulgada.
Figura 6
Podría así adaptar la T en PVC
Figura 7
Instalación para múltiples puntos, o salidas
Figura 8
Con esta figura podemos guiarnos para construir un mezclador con el fin de reducir el calentamiento del agua ajustando la llave en la manguera flexible
Figura 9
Sistema con 2 calentadores de 5000 watts para un total de 10 Kw, para piscinas y jacuzzis. La salida para acoplar tubo o manguera puede ser similar a la imagen anterior
Figura 10
